كيفية استخدام قاطع الدائرة الكهربائية MCCB المزود بمحرك للتحكم عن بعد وأنظمة التحويل التلقائي
تعرّف على كيفية استخدام قاطع الدائرة الكهربائية المصغر (MCCB) للتحكم عن بُعد، وأنظمة مولدات التحويل التلقائي (ATS)، وتوزيع الطاقة الصناعية. دليل شامل يتضمن التوصيلات الكهربائية، والتشغيل، ونصائح السلامة.
- ما هو مبدأ عمل قاطع الدائرة الكهربائية MCCB المزود بمحرك؟
- 1. مدخل الإشارة الكهربائية (طبقة التحكم)
- 2. آلية محرك القيادة (طبقة التنفيذ)
- 3. تخزين الطاقة الميكانيكية وإطلاقها
- 4. تنسيق الحماية (طبقة الحماية)
- 5. منطق التغذية الراجعة والتحكم في الحالة
- كيف يعمل قاطع الدائرة المصغر ذو المحرك؟
- خطوة بخطوة: كيفية استخدام قاطع الدائرة المصغر المزود بمحرك
- الخطوة 1: التركيب على قاطع الدائرة المصغر
- الخطوة الثانية: توصيل دائرة التحكم
- الخطوة 3: تحديد وضع التحكم
- الخطوة الرابعة: تنفيذ عملية التشغيل/الإيقاف
- الخطوة 5: التكامل مع وحدات الحماية
- كيفية استخدام قاطع الدائرة المصغر الآلي في أنظمة التحويل التلقائي (المولد + المرافق)
- بنية النظام:
- قاعدة مهمة ⚠️
- مزايا استخدام قاطع الدائرة المصغر المزود بمحرك

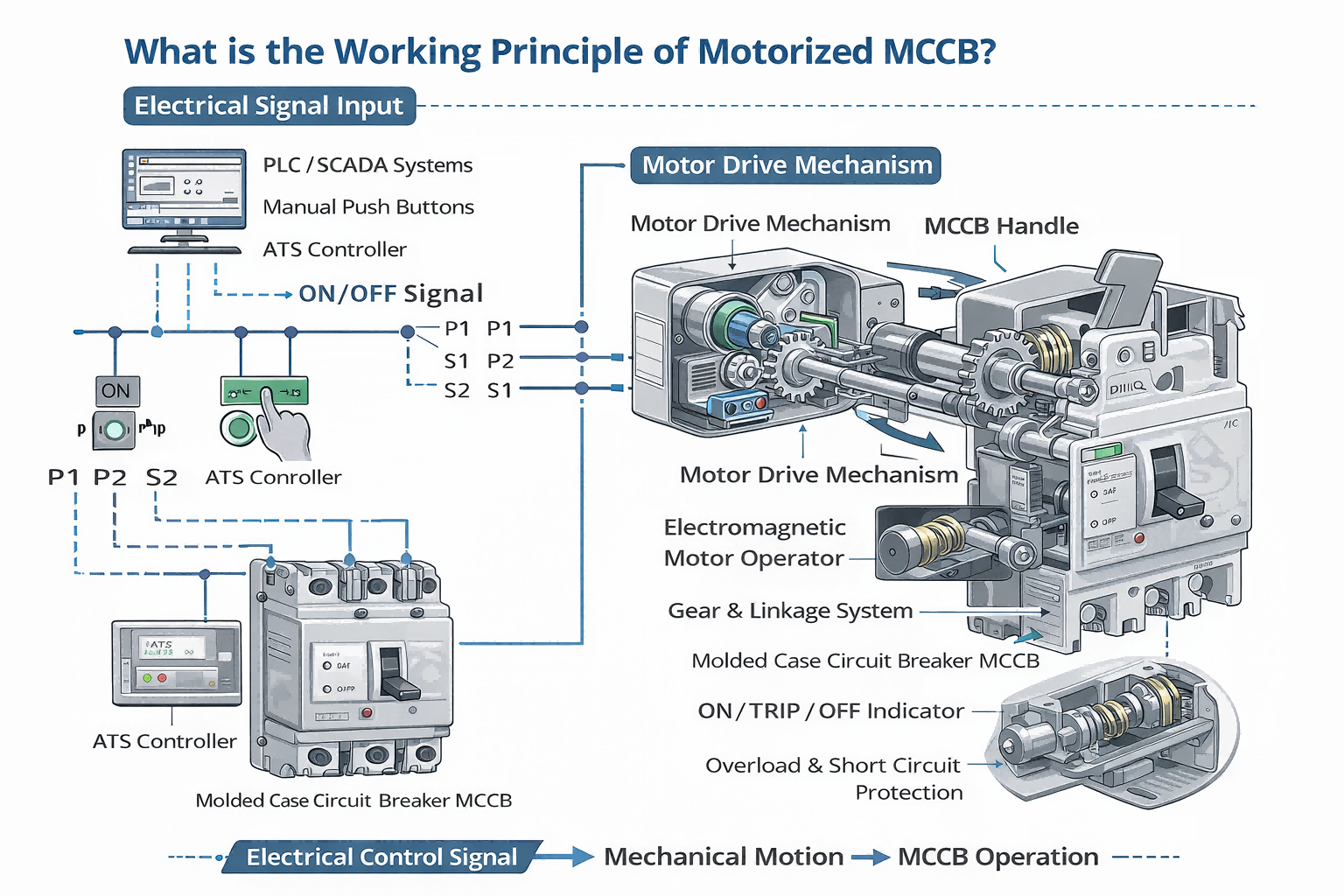

ما هو مبدأ عمل قاطع الدائرة الكهربائية MCCB المزود بمحرك؟
يعمل قاطع الدائرة المصغر ذو المحرك الكهربائي من خلال مزيج منتكامل التحكم الكهربائي، والنقل الميكانيكي، ومنطق الحماية.
1. مدخل الإشارة الكهربائية (طبقة التحكم)
يستقبل قاطع الدائرة المصغر الآلي إشارات تحكم من أنظمة خارجية مثل:
- أزرار الضغط (التحكم المحلي)
- أنظمة PLC / SCADA
- وحدات التحكم في نظام النقل الآلي
عندما يتم تشغيل إشارة (تشغيل أو إيقاف)، فإنها تقوم بتنشيط مشغل المحرك من خلال أطراف التحكم (مثل P1، P2، S1، S2).
2. آلية محرك القيادة (طبقة التنفيذ)
بعد تنشيطها:
- يدور المحرك الداخلي
- أنظام التروس والوصلاتيحول الطاقة الكهربائية إلى حركة ميكانيكية
- يقوم المحرك بتدوير مقبض القاطع عبرعمود التوصيل الميكانيكي
وهذا يسمح لقاطع الدائرة المصغر (MCCB) بأداء نفس الإجراء الذي يقوم به التبديل اليدوي، ولكن بشكل تلقائي.
👉 تتم العملية في غضون0.7–1.5 ثانيةمما يضمن التبديل السريع والموثوق
3. تخزين الطاقة الميكانيكية وإطلاقها
تتضمن الآلية عادةً ما يلي:
- نظام تخزين الطاقة الربيعي
- هيكل سريع الفك
وهذا يضمن:
- قوة إغلاق مستقرة
- أداء ثابت في عمليات التعثر
- انخفاض التآكل الميكانيكي بمرور الوقت
4. تنسيق الحماية (طبقة الحماية)
من المهم أن نفهم:
👉 مشغل المحركلا يوفر الحماية
تتولى وحدة قاطع الدائرة المصغرة (MCCB) جميع وظائف الحماية، بما في ذلك:
- حماية من الحمل الزائد
- حماية من قصر الدائرة
يمكن للوحدات الإضافية تحسين الوظائف:
- MX (رحلة التحويل) ← الفصل عن بعد
- MN (تحرير الجهد المنخفض) ← حماية من الجهد
- MV (تحرير الجهد الزائد)
5. منطق التغذية الراجعة والتحكم في الحالة
من خلال جهات اتصال مساعدة (OF، SD):
- يمكن إرسال حالة التشغيل/الإيقاف/الفصل إلى أنظمة التحكم
- يُمكّن التحكم ذو الحلقة المغلقة في أنظمة الأتمتة
كيف يعمل قاطع الدائرة المصغر ذو المحرك؟
يتكون قاطع الدائرة المصغر ذو المحرك من جزأين رئيسيين:
- قاطع الدائرة المصغر القياسي (وحدة الحماية)
- يوفر الحماية من الحمل الزائد وقصر الدائرة
- مشغل المحرك (وحدة التحكم)
- يقوم بتشغيل مقبض الكسارة عبر وصلة ميكانيكية
- ينفذ عملية التشغيل/الإيقاف تلقائيًا
وفقًا لتصميم المنتج، فإن مشغل المحرك هومتصل ميكانيكياً بمقبض القاطعويقوم بالتبديل في غضون0.7–1.5 ثانيةضمان التشغيل الموثوق في الأنظمة الحيوية
خطوة بخطوة: كيفية استخدام قاطع الدائرة المصغر المزود بمحرك
الخطوة 1: التركيب على قاطع الدائرة المصغر
- قم بتركيب مشغل المحرك في الجزء الأمامي من قاطع الدائرة المصغر (MCCB).
- قم بتثبيته باستخدام البراغي لضمان اتصال ميكانيكي ثابت
- تأكد من المحاذاة الصحيحة مع مقبض القاطع
👉 هذانظام اقتران ميكانيكي، وليس الأجهزة الإلكترونية التي يتم توصيلها بالكهرباء.

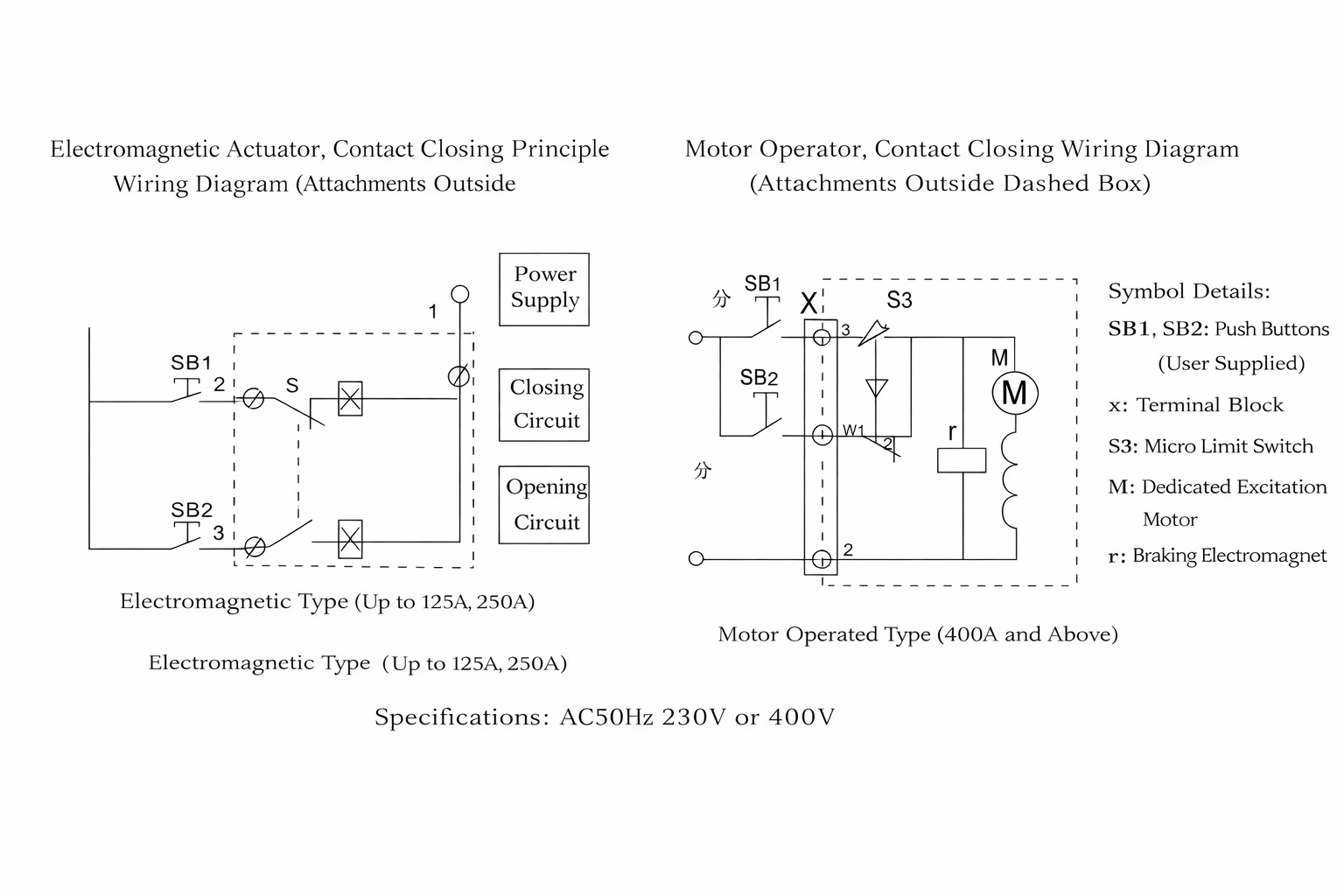

الخطوة الثانية: توصيل دائرة التحكم
تشمل المحطات الطرفية النموذجية ما يلي:
- P1 / P2 → مصدر الطاقة
- S1 / S2 / S4 → إشارات التحكم (تشغيل / إيقاف)
يمكنك الاتصال:
- أزرار الضغط
- مخرجات وحدة التحكم المنطقية القابلة للبرمجة (PLC)
- وحدة تحكم نظام النقل الآلي
الخطوة 3: تحديد وضع التحكم
يدعم قاطع الدائرة المصغر ذو المحرك ما يلي:
- الوضع التلقائي→ جهاز تحكم عن بعد
- الوضع اليدوي→ عملية طارئة
يضمن التبديل بين الأوضاع المرونة في التطبيقات العملية.
الخطوة الرابعة: تنفيذ عملية التشغيل/الإيقاف
- إرسال إشارة ← تشغيل المحرك للقاطع ← إتمام العملية
- مدة التشغيل:0.7–1.5 ثانية
- مؤشر الحالة يُظهر تشغيل / إيقاف / رحلة
الخطوة 5: التكامل مع وحدات الحماية
بالنسبة للأنظمة المتقدمة، قم بالدمج مع:
- MX (رحلة تحويلية) → رحلة عن بعد
- MN (تحرير الجهد المنخفض) ← حماية من الجهد
- MV (تحرير الجهد الزائد)
👉 هذا يُنشئنظام حماية وتحكم كامل
كيفية استخدام قاطع الدائرة المصغر الآلي في أنظمة التحويل التلقائي (المولد + المرافق)
هذا أحد أكثر التطبيقات شيوعاً.
بنية النظام:
- قاطع الدائرة المصغر 1 → طاقة المرافق
- قاطع الدائرة المصغر 2 → طاقة المولد
- مشغل المحرك → يتحكم في كلا القاطعين
قاعدة مهمة ⚠️
👈 لا تسمح أبدًا بإغلاق كلا القاطعين في نفس الوقت
يجب عليك إضافة ما يلي:
- قفل كهربائي
أو - وحدة تحكم نظام النقل الآلي
وهذا يمنعالتغذية العكسية وتلف المعدات
مزايا استخدام قاطع الدائرة المصغر المزود بمحرك
1. إمكانية التحكم عن بعد
تشغيل قواطع الدائرة دون فتح اللوحة
2. تحسين السلامة
تجنب التشغيل اليدوي تحت الحمل
3. جاهز للأتمتة
يتكامل بسهولة مع أنظمة PLC / SCADA
4. أداء تبديل سريع
يضمن إمدادًا مستقرًا للطاقة أثناء عملية التبديل
5. مثالي لأنظمة الطاقة الذكية
مناسب لأنظمة الطاقة الشمسية الكهروضوئية وتخزين الطاقة
