لماذا تُستخدم قواطع الدائرة الهوائية عادةً فقط في أنظمة الجهد المنخفض؟

لماذا تُستخدم قواطع الدائرة الهوائية عادةً فقط في أنظمة الجهد المنخفض؟

تؤدي قواطع الدائرة الهوائية دورًا بالغ الأهمية في توزيع الطاقة الحديث، لا سيما في أنظمة الجهد المنخفض حيث تُعدّ سعة التيار العالية وسهولة الصيانة وفصل الأعطال الموثوقة أمورًا أساسية. ومع ذلك، فعلى الرغم من فعالية قواطع الدائرة الهوائية العالية في تطبيقات الجهد المنخفض، إلا أنها نادرًا ما تُستخدم في أنظمة الجهد المتوسط ​​أو العالي.

فيشركة قوانغتشو إيكو نيولينك للتكنولوجيا المحدودةنحن متخصصون في حلول توزيع الطاقة الذكية لشركات تصنيع اللوحات الكهربائية، ومقاولي الهندسة والمشتريات والإنشاء، ومكاملين الأنظمة في جميع أنحاء العالم. تأسست شركتنا عام ٢٠١٨، ونستند إلى خبرة تصنيعية تزيد عن ١٥ عامًا، وندرك أن اختيار تقنية قواطع الدائرة المناسبة لا يقتصر على تصنيفات التيار فحسب، بل يشمل أيضًا التحكم في القوس الكهربائي، وأداء العزل، والسلامة، وموثوقية النظام على المدى الطويل.

فلماذا تقتصر قواطع التيار الكهربائي عادةً على أنظمة الجهد المنخفض؟ يكمن الجواب في القيود الفيزيائية للهواء كوسيط لإخماد القوس الكهربائي والعزل.

---

التصنيفات النموذجية للجهد والتيار لقواطع الدائرة الكهربائية

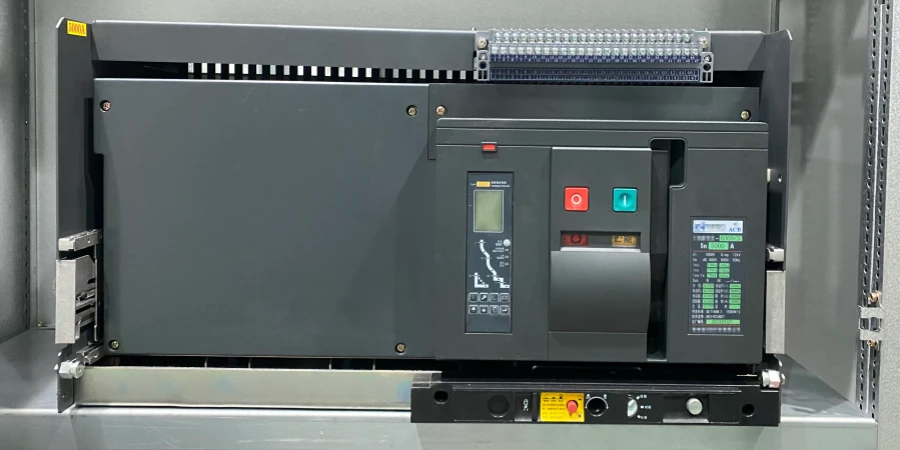

تم تصميم قواطع الدائرة الهوائية لـتوزيع الطاقة بجهد منخفض وتيار عالٍفي معظم الكتالوجات الصناعية، يتم تصنيف قواطع الدائرة الكهربائية عادةً وفقًا لما يلي:

هذا هو المجال الذي تُحقق فيه بطاريات ACB أفضل أداء. وهي تُستخدم على نطاق واسع في:

• لوحات الجهد المنخفض الرئيسية الداخلة

• أنظمة حماية المولدات

• هيئات توزيع الطاقة الصناعية

• المباني التجارية الكبيرة

• مراكز البيانات والبنية التحتية الحيوية

في EcoNewlink ، نعمل مع العملاء الذين يحتاجون إلى حماية موثوقة للجهد المنخفض في الأنظمة ذات الطلب العالي على التيار. في هذه التطبيقات، تُعد قواطع الدائرة الهوائية (ACBs) مثالية لأنها تجمع بينالقدرة على التعامل مع تيارات عالية مستمرة،قدرة قوية على المقاطعة، وسهولة الوصول للصيانة.

لكن بمجرد أن يرتفع الجهد الكهربائي إلى ما بعد نطاق الجهد المنخفض، تصبح تحديات التصميم أكثر صعوبة بكثير.

---

لماذا يواجه الهواء صعوبة عند الفولتيات العالية

السبب الرئيسي لعدم استخدام قواطع الدائرة الكهربائية عادةً في أنظمة الجهد المتوسط ​​بسيط:لا يُعد الهواء وسيطًا فعالًا لقطع التيار عند الفولتيات العالية.

1. يصبح انقطاع القوس أكثر صعوبة

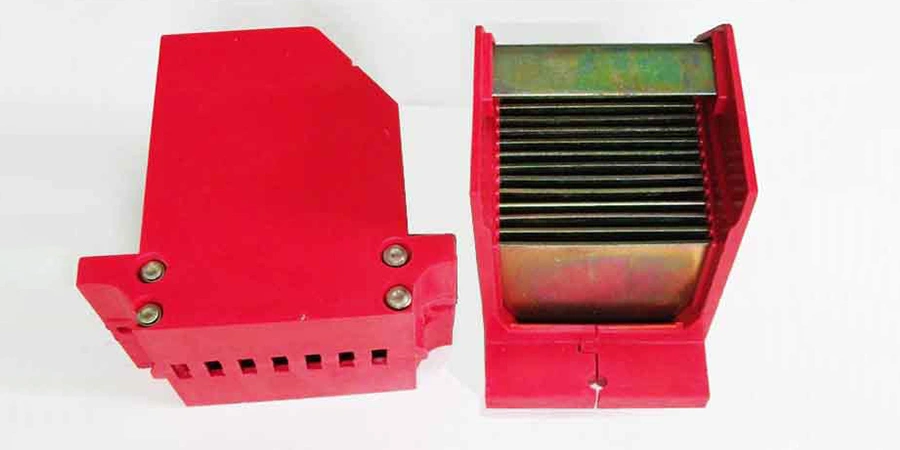

عندما ينفتح قاطع الدائرة تحت تأثير الحمل أو في حالة حدوث عطل، يتشكل قوس كهربائي بين نقاط التلامس الفاصلة. في قاطع الدائرة الهوائي، يُقطع هذا القوس في الهواء باستخدام قنوات تفريغ القوس، وألواح الفصل، وفصل نقاط التلامس.

عند الجهد المنخفض، تعمل هذه الطريقة بشكل جيد. يمكن تبريد القوس الكهربائي وتقسيمه وإخماده بفعالية.

لكن الوضع يتغير بشكل جذري عند الجهد المتوسط:

• يصبح القوس أطول وأكثر سخونة

• يزداد خطر الإضراب مرة أخرى

• يلزم وجود فجوات تلامس أكبر

• يجب أن تكون غرفة القوس أكبر بكثير

• يجب أن تفتح آلية التشغيل بشكل أسرع وأبعد

بمعنى آخر، مع ارتفاع الجهد، تزداد طاقة القوس الكهربائي إلى نقطة يصبح فيها قطع التيار في الهواء الطلق غير فعال وغير عملي.

2. تزداد متطلبات العزل والتباعد بسرعة

يعمل الهواء أيضاً كوسيط عازل داخل قاطع الدائرة الكهربائية ولوحة المفاتيح. عند الجهد المنخفض، تكون الخلوصات بين الأطوار وبين الطور والأرض قابلة للتحكم.

لكن بمجرد أن يدخل النظام في نطاق الجهد المتوسط، يصبح المطلوب:

• مسافة الخلوص

• مسافة الزحف

• تنسيق العزل

• تباعد الحاويات

جميعها تزداد بشكل ملحوظ.

هذا يجعل قاطع الدائرة الهوائية أكبر حجمًا وأثقل وزنًا وأكثر تعقيدًا. قاطع الدائرة الذي قد يكون صغير الحجم وعمليًا عند جهد 690 فولت، يصبح ضخمًا وغير فعال عند جهد 11 كيلوفولت أو 24 كيلوفولت.

3. يصبح الحجم والتعقيد الميكانيكي غير عمليين

لقطع الفولتية العالية في الهواء، سيحتاج قاطع الدائرة إلى:

• منحدرات قوسية أكبر بكثير

• مسافة انتقال اتصال أطول

• نوابض أو آليات تشغيل أقوى

• هياكل معزولة أكبر

• تصميم أكثر متانة للحاوية

عند هذه النقطة، لم يعد استخدام الهواء الحل الأمثل. إذ تصبح المعدات ضخمة للغاية وتتطلب صيانة مكثفة مقارنة بالتقنيات الأخرى المتاحة.

---

ما البديل المستخدم في أنظمة الجهد المتوسط؟

عندما يرتفع الجهد إلى ما يزيد عن 1 كيلو فولت تقريبًا، فإن الصناعة عادة ما تبتعد عن قواطع التيار الكهربائي وتستخدم تقنيات قطع أخرى مصممة خصيصًا لتطبيقات الجهد المتوسط ​​والعالي.

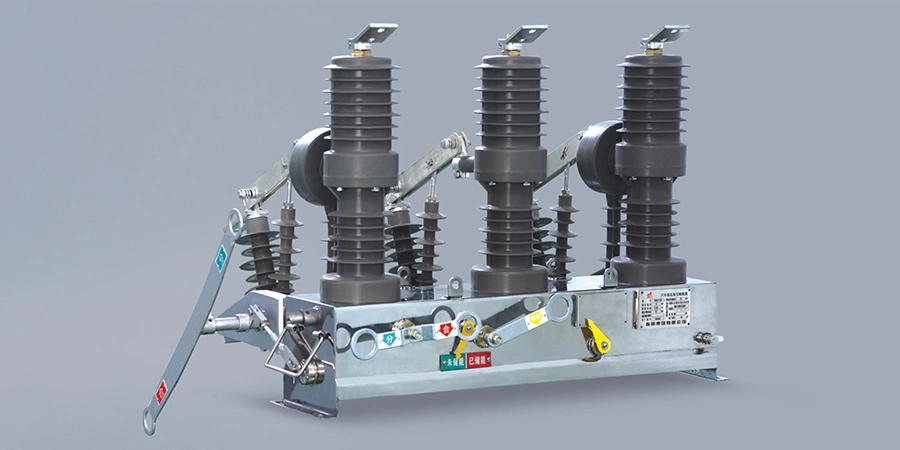

قواطع الدائرة الكهربائية الفراغية (VCBs)

بالنسبة لمعظم أنظمة الجهد المتوسط،قواطع الدائرة الكهربائية الفراغيةهي الحل المفضل.

نطاق تطبيق VCB النموذجي:

• 3.3 كيلو فولت

• 6.6 كيلو فولت

• 11 كيلو فولت

• 24 كيلو فولت

• 36 كيلو فولت

توفر قواطع الفراغ مزايا رئيسية:

• قوة عازلة ممتازة

• انطفاء القوس السريع

• فجوة تلامس أصغر بكثير

• تصميم مفاتيح كهربائية مدمجة

• عمر ميكانيكي طويل

• متطلبات صيانة منخفضة

على عكس قواطع التيار الهوائي، تعمل قواطع التيار الفراغي على قطع القوس الكهربائي داخل زجاجة مفرغة من الهواء، حيث لا يوجد هواء للحفاظ على قوس بلازما طويل. وهذا يجعل قطع التيار الكهربائي متوسط ​​الجهد أكثر كفاءة وأصغر حجمًا.



قواطع الدائرة الكهربائية SF₆

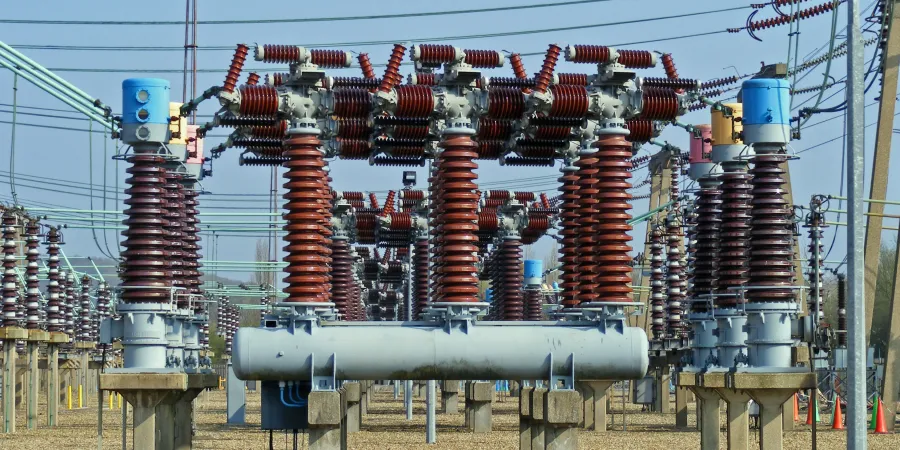

عند الفولتيات العالية، وخاصة في تطبيقات النقل والمحطات الفرعية،قواطع الدائرة الكهربائية لغاز SF₆تُستخدم غالباً.

وهي مناسبة لما يلي:

• متطلبات عزل عالية للغاية

• قدرة عالية على قطع الأعطال

• تركيبات كهربائية مدمجة عالية الجهد

لا تزال تقنية SF₆ شائعة في أنظمة الجهد العالي، على الرغم من أن المخاوف البيئية تشجع الصناعة على تطوير بدائل أنظف.

---

مقارنة: لماذا تبقى قواطع الدائرة الكهربائية في نطاق الجهد المنخفض

وهذا يفسر القاعدة العملية المستخدمة في جميع أنحاء الصناعة:

تعتبر قواطع الدائرة الكهربائية ممتازة لأنظمة الجهد المنخفض والتيار العالي، ولكن بمجرد زيادة الجهد، تصبح التقنيات القائمة على الفراغ والغاز أكثر فعالية بكثير.

---

لماذا يُعد هذا الأمر مهمًا في المشاريع الحقيقية

بالنسبة لشركات بناء اللوحات الكهربائية، ومقاولي الهندسة والمشتريات والإنشاء، ومكاملي الأنظمة، فإن فهم هذا الاختلاف أمر ضروري عند تصميم أنظمة طاقة موثوقة.

قد يؤدي استخدام تقنية قاطع الدائرة الخاطئة إلى ما يلي:

• معدات كبيرة الحجم أو غير مناسبة

• هوامش أمان منخفضة

• صيانة صعبة

• تكلفة غير ضرورية

• ضعف الموثوقية على المدى الطويل

في EcoNewlink ، نركز على توفير جهاز الحماية المناسب للبيئة الكهربائية المناسبة. تشمل خبرتناقواطع الدائرة المصغرة، وعدادات الطاقة، وعدادات الكهرباء، ومحولات التيار، والصمامات، وحلول توزيع الطاقة الذكية المصممة خصيصًاللمشاريع العالمية.

بالنسبة لمفاتيح التوزيع الكهربائية ذات الجهد المنخفض، يُعد اختيار أجهزة الحماية ذات التصنيف المناسب أمرًا بالغ الأهمية لضمان ما يلي:

• قطع آمن لتيار العطل

• تشغيل النظام بشكل مستقر

• الامتثال لمعايير المشروع

• سلامة المستخدم على المدى الطويل

---

خاتمة

تُستخدم قواطع الدائرة الهوائية عادةً فقط في أنظمة الجهد المنخفض لأن الهواء له حدود عملية كـوسط إخماد القوس الكهربائيوعزل حراري.

عند الجهد المنخفض، توفر قواطع التيار الكهربائي أداءً ممتازًا لتوزيع التيارات العالية. ولكن عند الجهد المتوسط ​​والعالي، يصبح التحكم في القوس الكهربائي أكثر صعوبة، وتزداد مسافات العزل بشكل كبير، ويصبح تصميم القاطع ضخمًا وغير فعال.

ولهذا السبب تعتمد صناعة الكهرباء على:

• قواطع الدائرة الكهربائية لأنظمة الجهد المنخفض

• قواطع الدائرة الكهربائية لأنظمة الجهد المتوسط

• غاز سادس فلوريد الكبريت (SF₆) وتقنيات متقدمة أخرى لتطبيقات الجهد العالي

إن فهم مكان كل تقنية من تقنيات قواطع الدائرة يساعد المهندسين والمشترين على اتخاذ قرارات أكثر أمانًا واقتصادية وموثوقية لأنظمة توزيع الطاقة الحديثة.

---

التعليمات

1. ما هو نطاق الجهد الذي يُستخدم فيه قاطع الدائرة الكهربائية عادةً؟
تُستخدم قواطع الدائرة الهوائية عادةً في أنظمة التيار المتردد ذات الجهد المنخفض، وعادةً ما تكون من 400 فولت إلى 690 فولت، وفي بعض الحالات تصل إلى 1000 فولت.

2. لماذا لا تُعدّ قواطع الدائرة الكهربائية شائعة في أنظمة الجهد المتوسط؟
لأن الهواء أقل فعالية في قطع الأقواس الكهربائية ذات الجهد العالي، وسيتطلب القاطع فجوات تلامس أكبر بكثير، ومسافات عزل أكبر، وحجمًا إجماليًا أكبر.

3. ما هو قاطع الدائرة الذي يُستخدم عادةً بدلاً من قاطع الدائرة الهوائية عند 11 كيلو فولت أو 24 كيلو فولت؟
تُعد قواطع الدائرة الكهربائية الفراغية الخيار القياسي لمعظم أنظمة الجهد المتوسط ​​في هذا النطاق.

4. ما هي الميزة الرئيسية لـ ACB؟
قدرة عالية على التيار، وقدرة عالية على القطع في أنظمة الجهد المنخفض، وسهولة الصيانة، وملاءمة لتوزيع الطاقة الواردة الرئيسية.

5. هل لا تزال قواطع الدائرة الكهربائية ذات أهمية في الأنظمة الكهربائية الحديثة؟
نعم. لا تزال هذه الأجهزة تشكل وسيلة حماية رئيسية في مفاتيح الجهد المنخفض للمصانع الصناعية والمباني التجارية والمولدات والبنية التحتية الحيوية.

6. كيف تدعم EcoNewlink مشاريع توزيع الجهد المنخفض؟
نقدم حلولاً متكاملة وذكية لتوزيع الطاقة تشمل قواطع الدائرة المصغرة، والعدادات، ومحولات التيار، والصمامات، ودعم OEM/ODM المخصص لمصنعي اللوحات وعملاء EPC.
